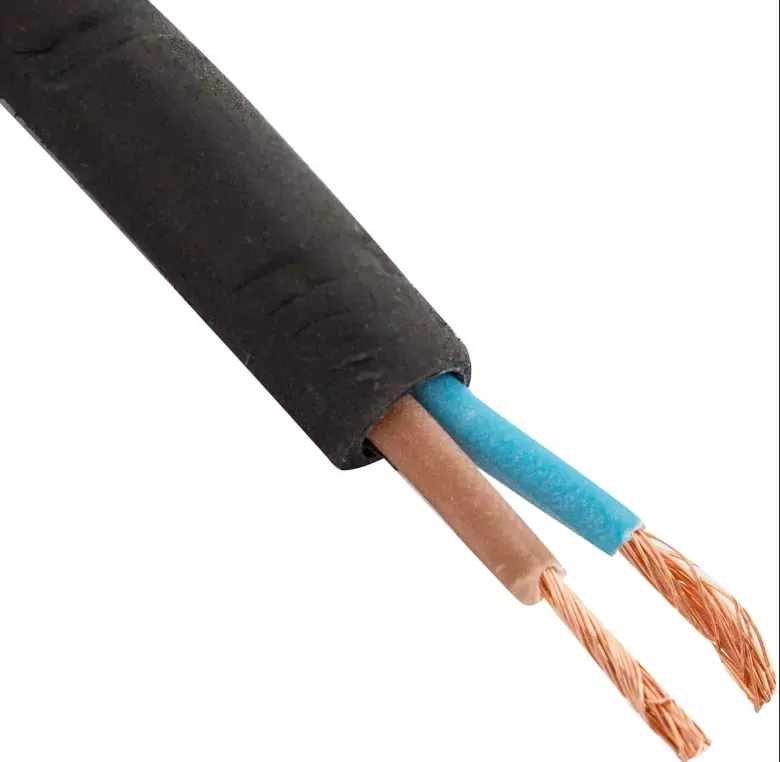

Кабель КГ

Кабели силовые марки КГ предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75°С.

В условное обозначение кабелей с нулевой жилой к марке добавляется буква «н», кабелей с двумя и тремя основными жилами и одной или двумя вспомогательными жилами (без жил заземления и нулевой) добавляется буква «в».

Конструкция силового кабеля

1. Токопроводящая жила — медная, многопроволочная, круглой формы, не ниже 4 класса.
2. Разделительный слой — на основные, вспомогательные жилы, нулевую и жилу заземления наложена синтетическая плёнка. Допускается разрушение синтетической плёнки и наложение изоляции без плёнки при условии отделяемости изоляции от жилы.
3. Изоляция — из резины изоляционной. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция жилы заземления имеет зелено-желтый цвет. Изоляция нулевой жилы имеет голубой цвет. Если нулевая жила отсутствует, голубой цвет может применяться для расцветки любой жилы кроме жилы заземления. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей.
4. По согласованию с потребителем допускается другая расцветка изоляции жил, отсутствие расцветки.
5. Скрутка — шаг скрутки изолированных жил не более 16 диаметров по скрутке.
6. Силовой кабель имеет оболочку из шланговой резины.

Технические характеристики кабеля силового

1. Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20°С, соответствует ГОСТ 22483
2. Электрическое сопротивление изоляции жил и изоляционно-защитной оболочки, пересчитанное на 1 км длины и температуру 20°С, не менее 50 МОм.
3. Кабели должны выдерживать испытательное переменное напряжение 2,5 кВ номинальной частоты 50 Гц в течение 5 мин: для многожильных кабелей без погружения в воду, а одножильных с погружением в воду. Допускается испытание одножильных кабелей напряжением на проход в соответствии с требованиями технических условий.
4. Кабели с номинальным сечением жил 6 мм² и более должны быть стойкими к многократным изгибам на угол ± π/2 рад при номинальном растягивающем усилии 49Н(5,0 кгс).
5. Кабели с сечением основных жил до 4 мм² включительно должны быть стойкими к многократным перегибам через систему роликов под токовой нагрузкой и выдерживать не менее 30000 циклов перегибов.
6. Кабели устойчивы к изменению температуры окружающей среды от минус 40°С до плюс 50°С.
7. Строительная длина кабелей с номинальным сечением основных жил до 35 мм² включительно должна быть не менее 150м, кабелей с номинальным сечением основных жил 50 мм² и выше — не менее 125м.

По согласованию с потребителем допускается сдача любыми длинами.

Силовой кабель поставляется на деревянных барабанах или в бухтах. Масса бухты должна быть не более 30 кг.
